Version 3.0

Windows 98, Me, 2000, XP, Vista, 7, 8

Das Programm Flügel-Index wird für die Merkmalsuntersuchung von Honigbienen verwendet.

An den Adern im Flügel der Bienen werden Cubitalindex, Hantelindex und Discoidalverschiebung gemessen.

50 Flügel werden gescannt, der Reihe nach vergrößert und durch Klick auf 8 Messpunkte vermessen.

Neu

ü Einfachere und übersichtlichere Bedienung des Programms

ü Ein jeweils aktueller Bedienungshinweis in der roten Fußzeile

ü Höhere Auflösung der Flügelbilder

ü Speichern der Ergebnisse in einer Datenbank → übersichtliche Verwaltung der Ergebnisse

ü Ergebnisse von Untersuchungen mit früheren Versionen können importiert werden

Flügel-Index-Demo 8,3 MB - Sie können diese 30 Tage Demoversion 10 mal verwenden

Betriebsarten

· Alle Messungen

· Ohne Haarlängenmessung - dabei wird die Discoidalverschiebung anstelle der Haarlänge beurteilt

· Nur Cubitalindex

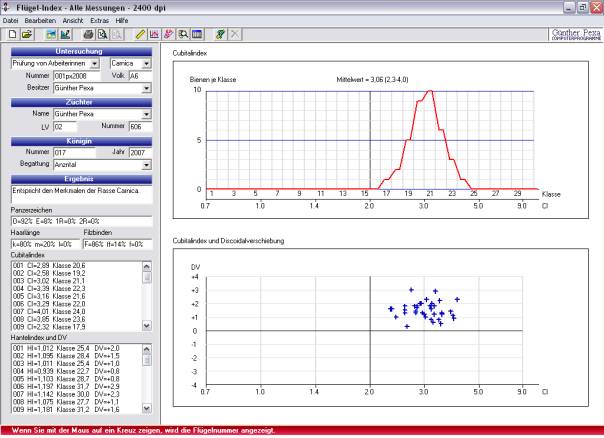

Darstellung der Ergebnisse

Das Programm berechnet die Indizes und zeichnet:

· die Kurve Cubitalindex - Zahl der Bienen je Klasse,

· das Diagramm Cubitalindex und Discoidalverschiebung und

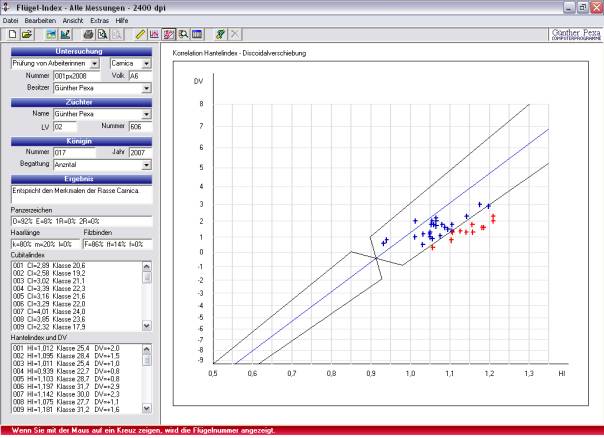

· die Korrelation von Hantelindex und Discoidalverschiebung.

Hard- und Softwarevoraussetzungen

Personal Computer

Flügel-Index arbeitet mit sehr großen Dateien. Es sollte deshalb ein hochwertiger Personal Computer verwendet werden, da sonst die Bearbeitungszeiten sehr lang werden.

Bildschirmauflösung mindestens 800 x 600.

Betriebssystem Windows 98, Me, XP, NT, 2000 oder Vista.

Bei Windows 7 ist der XP- Mode zu verwenden:

1. Nach der Installation mit der rechten Maustaste auf das Programm klicken und Eigenschaften wählen.

2. Windows XP einstellen.

Scanner

Flachbett- oder Diascanner. Optische Auflösung:
2400 x 2400 dpi oder größer (min. 600 x 1200 dpi).

Grafik-Programm zum Scannen der Flügel.

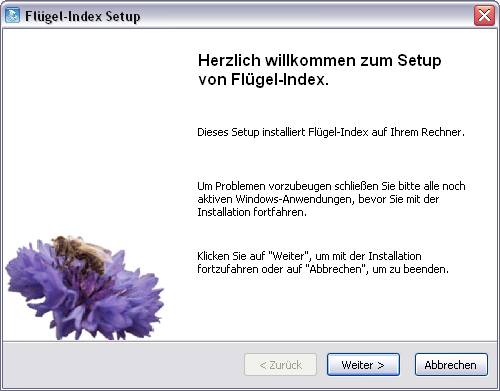

Installation

Alle Anwendungen schließen, CD einlegen und warten bis sie startet.

Präparieren der Flügel

Zweckmäßigerweise präpariert man alle Flügel in der gezeigten Richtung und eng nebeneinander, dadurch erhält man nach dem Scannen eine kleinere Bilddatei (schnelleres Messen).

Methode 1

In eine kleine Schale werden etwas Alkohol und Zucker gegeben.

Am Einfachsten hebt man eine Biene mit einer Pinzette an einem Vorderflügel hoch, schneidet den Flügel mit einer kleinen Schere ab (am besten eignet sich eine Stickschere), taucht ihn in die Flüssigkeit und legt ihn auf eine glasklare, durchsichtige Folie (z.B. Overheadfolie).

Für Flachbettscanner klebt man selbstklebendes weißem Papiers auf das Präparat (z.B. Adressaufkleber) – für Diascanner glasklares Klebeband.

Bei dieser Methode können die Flügel, nachdem sie auf der Folie liegen, in die richtige Position geschoben werden. Es können aber Schlieren durch Reste der Flüssigkeit im Bild auftreten.

Methode 2

Die Flügel werden in gleicher Weise abgeschnitten aber auf glasklares Klebeband gelegt.

Für Flachbettscanner wird das Präparat auf weißes Papier geklebt und für Diascanner auf eine durchsichtige Folie.

Bei dieser Methode treten keine Schlieren auf, aber die Flügel müssen sofort in die richtige Position gelegt werden und es können Deformationen der Flügel auftreten.

Scannen der Flügel

Mit einem Grafikprogramm werden die präparierten Flügel gescannt und das Bild auf dem PC z.B. als JPG- Datei gespeichert.

Farbeinstellung des Scanners

Es ist empfehlenswert die Einstellung 8 bit - GRAUSTUFEN zu verwenden, die kleinere Bilddateien erzeugt, die vom PC schneller verarbeitet werden.

Wenn der Computer einen sehr großen Arbeitsspeicher und eine hohe Taktfrequenz hat, können Sie auch die Einstellung 24 bit – FARBE verwenden, die schönere Bilder liefert, aber 3 x größere Dateien erzeugt.

Empfohlene Scannerauflösung

· Bildschirm 800 x 600 - Scannerauflösung 2400 dpi.

· Bildschirm 1024 x 768 oder größer - Scannerauflösung 3600 dpi.

Da bei der Discoidalverschiebung eine Länge und nicht das Verhältnis zweier Längen gemessen wird, muss die Einstellung der Auflösung beim Scanner und bei Optionen übereinstimmen! Das gilt nicht, wenn nur der Cubitalindex gemessen wird.

Bei hohen Auflösungen kann es notwendig sein die Flügel auf mehrere Bilddateien aufzuteilen, die dann nacheinander geladen und gemessen werden.

TIPP:

Im Menü Extras Optionen Karteikarte Bild kann der Ordner eingestellt werden, in dem Flügel-Index die Bilddateien zuerst sucht - Sie sollten die Bilddateien in diesem Ordner speichern.

Das Grafikprogramm kann im Menü Datei oder durch Klick auf in der Werkzeugleiste aktiviert werden, wenn der Pfad im Menü Extras Optionen Karteikarte Bild gespeichert wird.

Arbeitsablauf einer Untersuchung

1. Neue Untersuchung starten

Mit Neu im Menü Datei oder in der Werkzeugleiste wird die bisherige Untersuchung gespeichert, alle Eingaben und das Bild gelöscht und die neue Untersuchungsnummer automatisch erzeugt.

2. Bilddatei laden

Im Menü Datei oder mit in der Werkzeugleiste wird das Bild geladen. Sind die Flügel auf mehrere Bilder aufgeteilt, wird nachdem alle Flügel eines Bildes gemessen sind das nächste Bild geladen.

3. Messen der Flügel

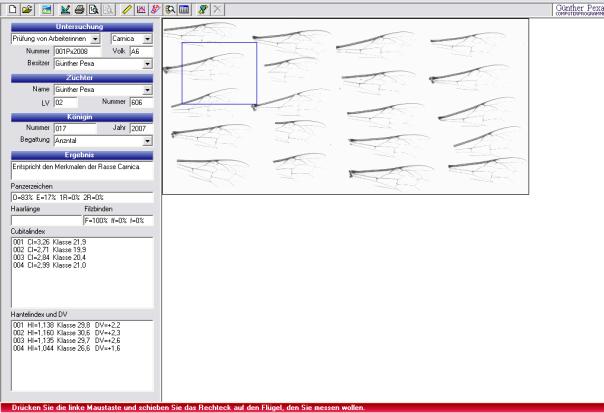

Mit dem Befehl Messen im Menü Ansicht oder in der Werkzeugleiste wird in der Ansicht Messen vorerst das Bild mit allen Flügeln gezeigt, in dem mit der Maus die Flügel der Reihe nach ausgewählt werden. Die linke Mausmaustaste wird gedrückt und das Rechteck auf den Bereich geschoben, der zum Eingeben der Messpunkte vergrößert dargestellt werden soll.

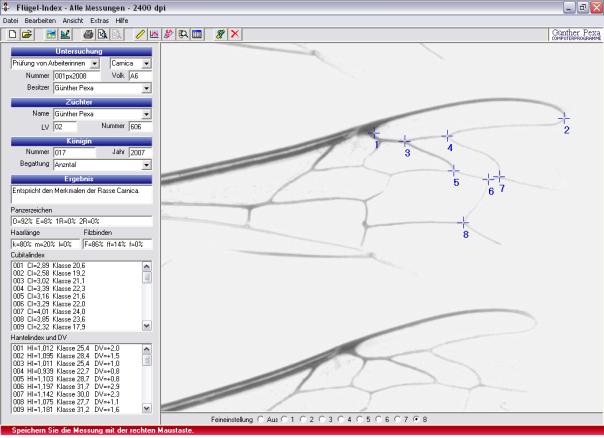

Im vergrößerten Bild werden entweder die Messpunkte der Reihe nach angeklickt oder man stellt den Cursor auf einen Messpunkt und drückt die zugehörige Zifferntaste.

Die Feineinstellung ermöglicht es einen Messpunkt mit den Tasten OBEN, UNTEN, LINKS und RECHTS zu verschieben.

Mit der rechten Maustaste wird die Messung in die Listen übernommen und berechnet ob die bisher gemessenen Bienen den Merkmalen der Rasse entsprechen.

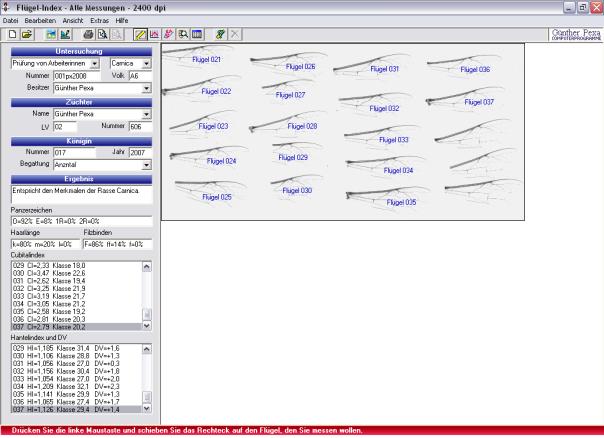

Jetzt wird wieder das Bild mit allen Flügeln gezeigt, in dem die bereits gemessenen Flügel mit ihrer Nummer gekennzeichnet sind.

4. Angaben zu Züchter und Königin

Wenn die Datenbank bereits Untersuchungen enthält, werden der Name des Besitzers, des Züchters und die Begattung aus den letzten Untersuchungen zur Auswahl angeboten.

Notwendige Angabe sind

· Name des Züchters

· Nummer der Königin (hier können auch Buchstaben eingegeben werden) und

· Jahr (kann auch 2-stellig eingegeben werden).

Sind LV, Nummer des Züchters, Nummer der Königin und Jahr angegeben, wird beim Speichern in der Datenbank die 4-teilige Zuchtbuchnummer als Königin Nr. eingetragen.

5. Körpermerkmale

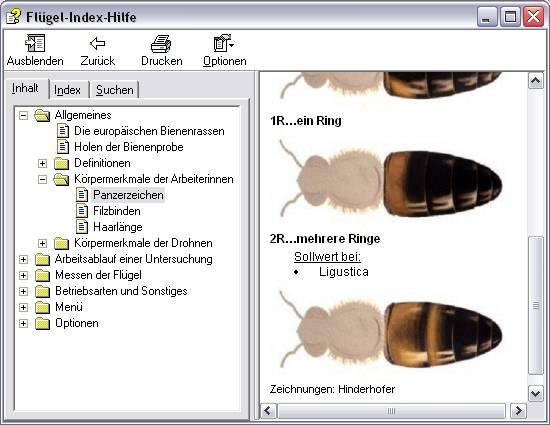

Eine Beschreibung der Merkmale finden Sie im Menü Hilfe bei Inhalt im Kapitel Allgemeines.

Im Menü Ansicht oder mit in der Werkzeugleiste wird das Eingeben der Körpermerkmale ermöglicht.

Es gibt zwei Möglichkeiten

In Liste eintragen

Für jeweils eine Biene werden die Merkmale ausgewählt und mit Klick auf Übernehmen in die Liste aufgenommen.

Ein Klick auf Entfernen löscht den aktivierten Eintrag aus der Liste.

Summen eingeben

In diesem Fall kann man Körpermerkmale ohne PC ermitteln.

Für die einzelnen Körpermerkmale wird dann die Zahl der Bienen in die zugehörigen Textfelder eingegeben.

Mit einem Klick auf Übernehmen werden alle Eingaben übernommen.

Ein Klick auf Entfernen löscht alle Textfelder.

In beiden Fällen werden nach einem Klick auf Übernehmen oder Entfernen die prozentualen Anteile der Merkmale berechnet und geprüft, ob die Bieneprobe den Merkmalen der Rasse entspricht.

6. Speichern der Untersuchung

Es gibt es keinen Befehl Speichern.

· Beim Beenden von Flügel-Index und

· vor einer neuen Untersuchung
fragt Flügel-Index (wenn die Untersuchung geändert wurde) ob die Änderung gespeichert werden soll.

Nach dem Laden einer Bilddatei wird immer automatisch gespeichert.

Drucken des Protokolls

Das Protokoll kann im Menü Datei oder mit in der Werkzeugleiste gedruckt werden. Es werden eine oder zwei Seiten A4- Hochformat geduckt. Diese Einstellung erfolgt im Menü Extras bei Optionen Karteikarte Protokoll - der Briefkopf kann in der Karteikarte Briefkopf gestaltet werden.

Der Inhalt des Protokolls hängt von der Betriebsart ab:

· Alle Messungen

▪ eine Seite - Cubitalindex und Unterschrift

▪ erste Seite – Cubitalindex

▪ zweite Seite – Diagramm CI und DV, Korrelation und Unterschrift

· Ohne Haarlängenmessung

▪ eine Seite – Cubitalindex, Diagramm CI und DV und Unterschrift

▪ erste Seite – Cubitalindex

▪ zweite Seite - Diagramm CI und DV, Korrelation und Unterschrift

· Nur Cubitalindex

▪ eine Seite - Cubitalindex und Unterschrift

Vor dem Drucken kann das Protokoll im Menü Datei mit Vorschau 1 bzw. Vorschau 2 oder mit bzw. geprüft werden.

Laden einer Untersuchung

Beim Öffnen von Flügel-Index wird die letzte Untersuchung geladen und kann weiter bearbeitet bzw. geändert werden.

Eine frühere Untersuchung kann, z.B. um das Protokoll zu drucken, im Fenster Ergebnisse geladen werden.

Arbeitsablauf:

1. Im Menü Ansicht oder mit in der Werkzeugleiste das Fenster Ergebnisse aktivieren.

2. In der Tabelle auf die entsprechende Zeile Klicken.

3. Auf den Befehl Öffnen Klicken.

Im Menü Filtern kann ein Teil der Untersuchungen ausgeblendet werden - im Menü Sortieren wird die Reihenfolge eingestellt.

Ergebnisse früherer Versionen werden im Menü Datei importiert.

Untersuchungsnummer

Bei einer neuen Untersuchung wird die Untersuchungsnummer automatisch eingetragen. Sie besteht aus:

1. einer dreistelligen fortlaufenden Nummer,

2. dem bei Optionen eingetragenen Kurzzeichen (max. 3 Zeichen)

3. und dem aktuellen Jahr.

In der Datenbank wird bei den bisherigen Untersuchungen die größte Nummer im aktuellen Jahr gesucht. Die nächste Zahl wird als fortlaufende Nummer eingesetzt.

Bei Optionen Karteikarte Allgemeines kann diese Funktion abgeschaltet werden – ohne Untersuchungsnummer kann nicht gespeichert werden!
